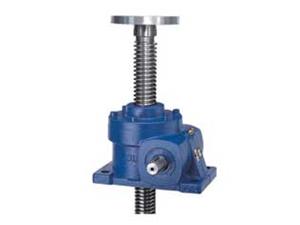

JRSS蝸輪絲桿升降機

JRSS系列蝸輪絲桿升降機（又名千斤頂）；具有結構緊湊、體積小的特點；安裝方便、形式多；可靠性高、壽命長；具有起升、下降及借助輔件推進、翻轉等多種功能；可單臺使用，也可多臺組成使用；動力源廣泛，可用電動機或其它動力直接帶動，也可以用手動；通常用于低速重載的場合。廣泛應用于冶金、機械、建筑、水利、醫療、化工等各個行業。

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

JRSS蝸輪絲桿升降機詳細內容介紹information

2	產品代碼 RSS--蝸輪絲桿升降機
3	輸入軸聯接方式 D—帶電機法蘭無代碼—基本型
4	規格用蝸輪副中心距表示100
5	傳動比 12
6	安裝方式代碼 A、B-基本型 C、D-止旋構造型 E、F-活動螺母構造型詳見“安裝方式”
7	絲桿頭部型式代碼 R型（圓柱式） H型（栓孔式） S型（螺紋式） T型（頂板式）
8	絲桿行程300mm 共有100、200、300、400、500、600、800、1000mm8種規格，根據使用情況選擇，如需要其它長度行程，也可定做
9	軸指向 JRSS系列共有A、B、C三種 JRSSD系列共有A、B、C、D四種詳見“軸指向表示”
10	護管 P-帶護管無代-不帶護管

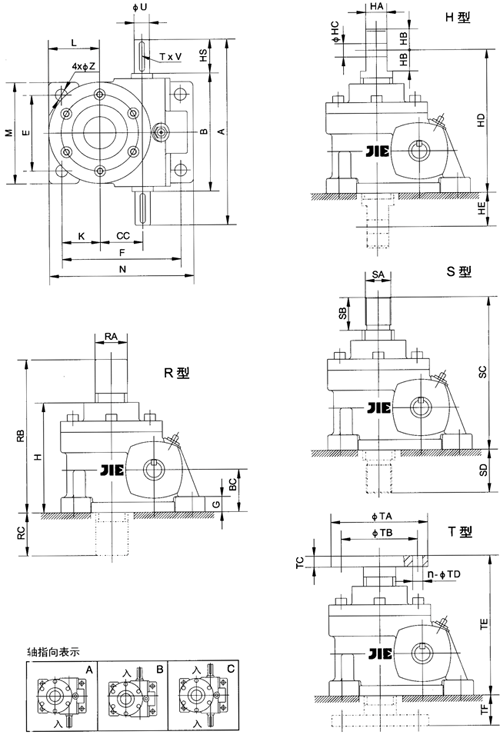

號規格	A B HS	E F Z	BC G H	CC K	Tr	L M N	U T×V	絲桿頭部型式
								R型	H型		S型		T型
								RA RB RC	HA HB HC	HD HE	SA	SB SC SD	TA TB TC	n-TD TE TF
JRSS35	170 110 30	66 111 12	40 15 110	35 38	Tr26×5	50 90 135	15 5×3	26 165 55	16 20 12	165 55	M16×1.5	28 150 40	88 70 10	4-ф10 135 25
JRSS40	220 140 40	80 125 12	50 18 130	40 42	Tr32×6	57 110 155	18 6×3.5	32 195 65	20 25 14	195 65	M22×1.5	32 180 50	98 80 13	4-ф10 160 30
JRSS50	220 140 40	90 140 14	50 18 130	50 45	Tr38×6	60 120 170	18 6×3.5	38 195 65	25 25 16	195 65	M30×1.5	35 180 50	114 90 13	4-ф12 160 30
JRSS60	256 176 40	100 190 18	60 20 160	60 70	Tr46×8	90 140 230	25 8×4	46 225 65	32 32 20	255 95	M33×1.5	40 220 60	138 100 16	4-ф14 200 40
JRSS60B	264 184 40	110 190 18	60 20 160	60 70	Tr52×8	90 150 230	25 8×4	52 225 65	36 32 24	255 95	M39×1.5	45 220 60	148 110 20	4-ф18 210 50
JRSS70	316 216 50	140 210 18	70 25 180	70 75	Tr65×10	95 180 250	28 8×4	65 250 70	44 35 26	295 115	M45×1.5	55 260 80	178 125 25	4-ф21 235 55
JRSS100	390 260 65	190 260 22	85 30 220	100 85	Tr75×12	110 230 310	32 10×5	75 295 75	56 44 35	355 135	M60×2	65 300 80	188 140 28	4-ф21 285 65
JRSS120	420 290 65	210 305 22	100 30 260	120 105	Tr80×12	130 260 355	35 10×5	80 355 95	60 54 38	410 150	M64×2	70 360 100	218 170 30	4-ф25 330 70
JRSS130	480 340 70	240 355 22	120 30 315	130 130	Tr90×14	160 300 415	45 14×5.5	90 430 115	70 64 45	480 165	M76×2	75 435 120	248 200 32	4-ф27 390 75
JRSS150	550 360 95	250 385 27	125 35 345	150 135	Tr100×16	170 320 455	50 14×5.5	100 485 140	80 70 55	545 200	M90×2	100 495 150	358 280 35	6-ф27 445 100

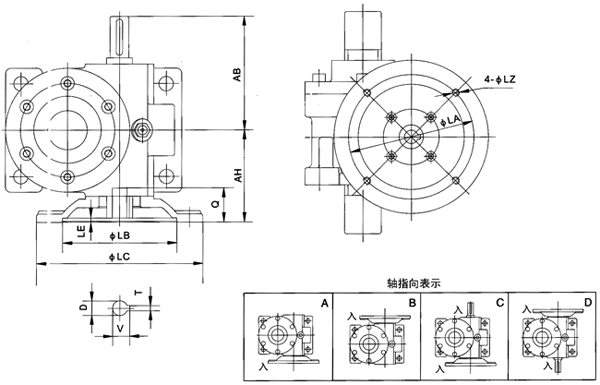

型號規格	法蘭規格	AB	AH	LA	LB	LC	LE	LZ	D	Q	T×V
JRSSD40	71B5	110	72	130	110	160	4	M8	ф14	33	5×16.3
JRSSD50	71B5	110	80	130	110	160	4	M8	ф14	33	5×16.3
JRSSD60	80B5	128	100	165	130	200	4.5	M10	ф19	43	6×21.8
JRSSD60	90B5	128	100	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD60B	80B5	132	100	165	130	200	4.5	M10	ф19	43	6×21.8
JRSSD60B	90B5	132	100	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD70	90B5	158	120	165	130	200	4.5	M10	ф24	53	8×27.3
JRSSD100	100/112B5	195	150	215	180	250	5	M12	ф28	63	8×31.3
JRSSD120	100/112B5	210	165	215	180	250	5	M12	ф28	63	8×31.3
JRSSD130	132B5	240	194	265	230	300	5	M12	ф38	83	10×41.3
JRSSD150	132B5	275	218	265	230	300	5	M12	ф38	83	10×41.3
