鋼廠專用TPG80-100-10包絡減速機

發布時間：2016/6/2 15:18:40 來源：海洋傳動

TPG平面二次包絡減速機—通用型平面包絡環面蝸桿減速機，蝸桿可以在蝸輪之上、之下、水平之側或垂直在側 TPA平面二次包絡減速機—蝸桿在蝸輪之上的平面包絡環面蝸桿減速機 TPU平面二次包絡減速機—蝸桿在蝸輪之下的平面包絡環面蝸桿減速機 TPS平面二次包絡減速機—蝸桿在蝸輪之側的平面包絡環面蝸桿減速機

減速機系列有四種型式：TPG減速機、TPU減速機、TPA減速機、TPS減速機
    其中：TP-平面包絡環面蝸桿組合為：
    TPG平面二次包絡減速機—通用型平面包絡環面蝸桿減速機，蝸桿可以在蝸輪之上、之下、水平之側或垂直在側
    TPA平面二次包絡減速機—蝸桿在蝸輪之上的平面包絡環面蝸桿減速機
    TPU平面二次包絡減速機—蝸桿在蝸輪之下的平面包絡環面蝸桿減速機
    TPS平面二次包絡減速機—蝸桿在蝸輪之側的平面包絡環面蝸桿減速機

其中TPG二次包絡減速機大多應用與鋼廠，連鑄機、拉矯機等設備中心距為100或80mm，減速機比1:10，具體尺寸如下：

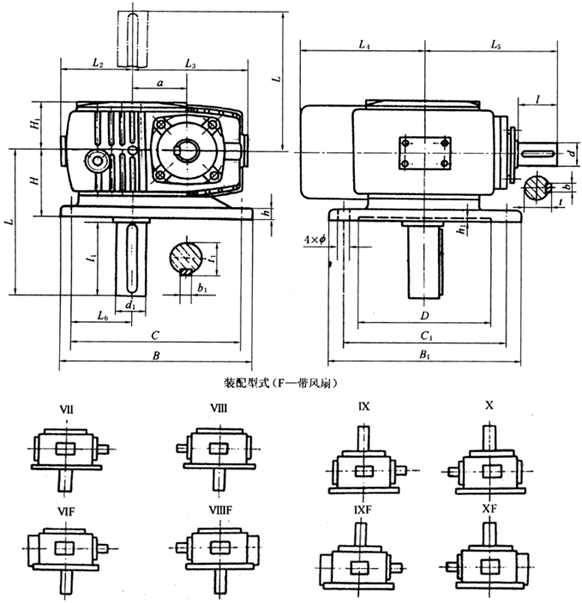

TPG二次包絡減速器形式及外形尺寸

型號	a	（φ）D	h₁	B	B₁	C	C₁	H	H₁	L	L₂	L₃	L₄	L₅	l	l₁	d	d₁	b	b₁	t	t ₁	L₆	h	Ф	質量
TPG80	80	140	5	270	260	240	230	110	86	210	100	180	180	201	58	110	35	45	10	14	38	48.5	75	18	19	53
TPG100	100	170	5	300	300	260	260	125	102	235	125	203	210	254	82	110	40	55	12	16	43	59	90	20	19	85
