TP系列螺旋絲桿升降機

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

TP系列螺旋絲桿升降機詳細內容介紹information

TP螺旋絲桿升降機操作簡單,可靠性強,低維修率等優點,使螺旋千斤頂有著廣闊的應用范圍.TP螺桿升降機有自動連鎖機構,即他們能支撐自身重量而不必采用閘或其它鎖定系統.千斤頂可單獨使用也
可與軸、聯軸節，傘齒輪傳動器結合共同使用。他們可由交流或直流電機驅動，也可由液壓或氣
壓電機驅動，他們可手動驅動也可用其它
傳動形式。
螺桿升降機：TP軸向運動螺桿。驅動軸旋轉帶動蝸輪并產生螺桿的軸向直線運動。螺桿必須有抗旋轉功能；
TPR配備旋轉歸納法桿與支撐螺母，驅動軸旋轉帶動蝸輪旋轉。蝸輪與螺桿連接，因而也帶動
螺桿旋轉。支撐螺每間把螺桿的旋轉運動轉變成直線運動。支撐螺母必須具有抗旋轉功能。為
滿足用戶的廣泛需要，本公司可提供各種螺桿頭，也可按用戶要求定做，TP
也可按用戶要求定作千斤頂以滿足用戶特殊機器的特殊要求，產品各大系列均采用雙導軌，
確保升機能在惡劣的條件下發揮較好的工作效能。特殊的密封技術使蝸桿，螺桿升降機蝸輪體系能長期
在良好的潤滑狀態下運轉。

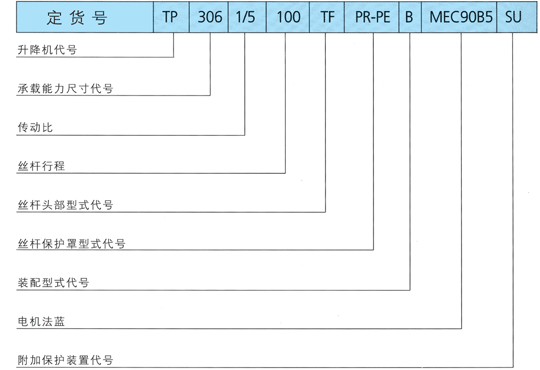

TP螺桿升降機型號標示方法：

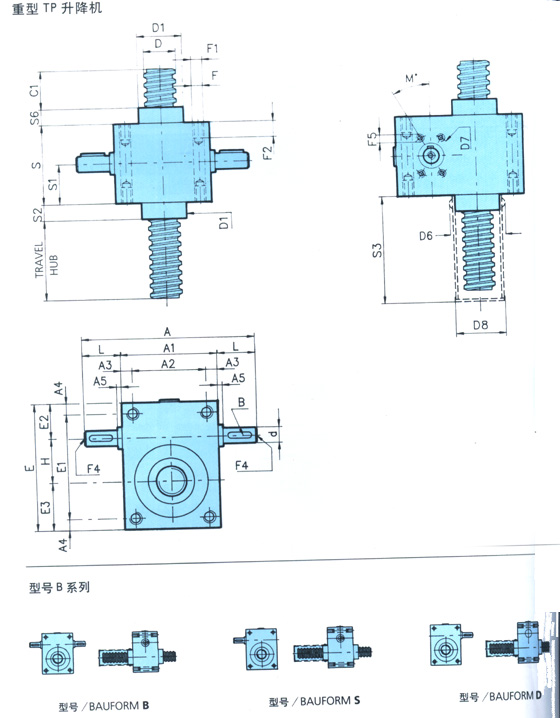

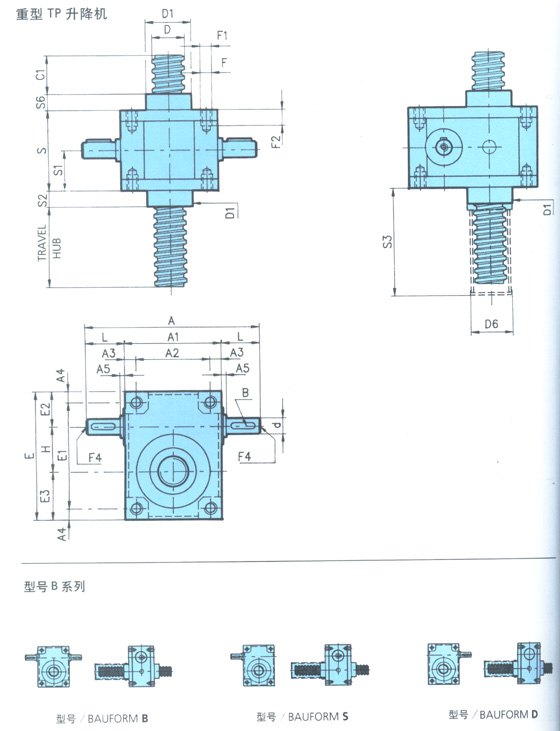

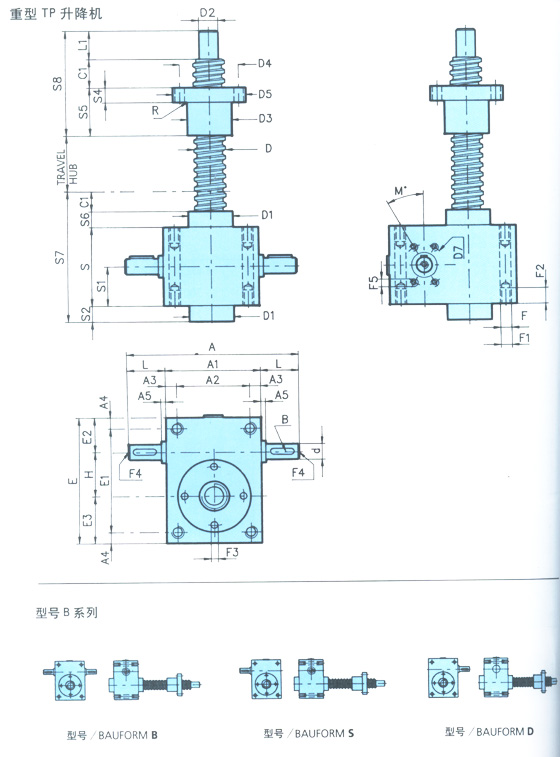

TP螺桿升降機外形尺寸：
