JRSS絲桿升降機選型方法

發布時間：2016/6/2 15:19:18 來源：海洋傳動

Pcr—絲桿升降機臨界載荷（N） fm—長度系數（詳見附表4） d—絲桿底徑（詳見附表5） La—作用點間距離 W—單臺升降機當量載荷（N） Sf—安全系數（一般取4）

選型方法

選型要素

總當量載荷計算

W_S=W_max×fs

W_S—當量載荷 W_max—最大載荷 fs—使用系數（詳見附表1）

表1 使用系數fs

使用工況	平穩載荷，負荷慣性小	輕微沖擊載荷，負荷慣性中等	強沖擊負荷，負荷慣性大
使用系數	1.0～1.3	1.3～1.5	1.5～3.0

單臺升降機的當量載荷的計算

W=W_S/（S×fd）

W—單臺當量載荷 W_S—當量載荷 S—聯動臺數 fd—聯動系數（詳見附表2）

表2 聯動系數fd

聯動臺數	1	2	3	4	5-8
使用系數	1	0.95	0.9	0.85	0.8

絲桿行程選定

在充分考慮絲桿運動慣性、各種頂端輸出部件等各種情況下，選擇有充分余量的絲桿行程。

暫定升降機型號

根據載重、升降速度、行程、驅動源暫時選定升降機型號。

絲桿計算（詳見表3，絲桿行程用L表示，單位：mm）

表3 絲桿計算

型號	絲桿直徑	護管長	絲桿頭部S型		絲桿頭部H型		絲桿頭部R型		絲桿頭部T型
型號	絲桿直徑	護管長	總長= L+SC	牙長= 總長-SD	總長= L+HB+HD	牙長= 總長-HB-HE	總長= L+RB	牙長= 總長-RC	總長= L+TE	牙長= 總長-TF
JRSS35	Tr26×5	L+55	L+150	總長-40	L+20+165	總長-20-55	L+165	總長-55	L+135	總長-25
JRSS40	Tr32×6	L+60	L+180	總長-50	L+25+195	總長-25-65	L+195	總長-65	L+160	總長-30
JRSS50	Tr38×6	L+60	L+180	總長-50	L+25+195	總長-25-65	L+195	總長-65	L+160	總長-30
JRSS60	Tr46×8	L+65	L+220	總長-60	L+32+255	總長-32-95	L+225	總長-65	L+200	總長-40
JRSS60B	Tr52×8	L+65	L+220	總長-60	L+32+255	總長-32-95	L+225	總長-65	L+210	總長-50
JRSS70	Tr65×10	L+75	L+260	總長-80	L+35+295	總長-35-115	L+250	總長-70	L+235	總長-55
JRSS100	Tr75×12		L+300	總長-80	L+44+355	總長-44-135	L+295	總長-75	L+285	總長-65
JRSS120	Tr80×12		L+360	總長-100	L+54+410	總長-54-150	L+355	總長-95	L+330	總長-70
JRSS130	Tr90×14		L+435	總長-120	L+64+480	總長-64-165	L+430	總長-115	L+390	總長-75
JRSS150	Tr100×16		L+495	總長-150	L+70+545	總長-70-200	L+485	總長-140	L+445	總長-100

絲桿穩定性校核

P_cr=fm×（d²/La）²

應確保P_cr>W×Sf（一般Sf=4）

P_cr—絲桿臨界載荷（N） fm—長度系數（詳見附表4） d—絲桿底徑（詳見附表5）

La—作用點間距離 W—單臺升降機當量載荷（N） Sf—安全系數（一般取4）

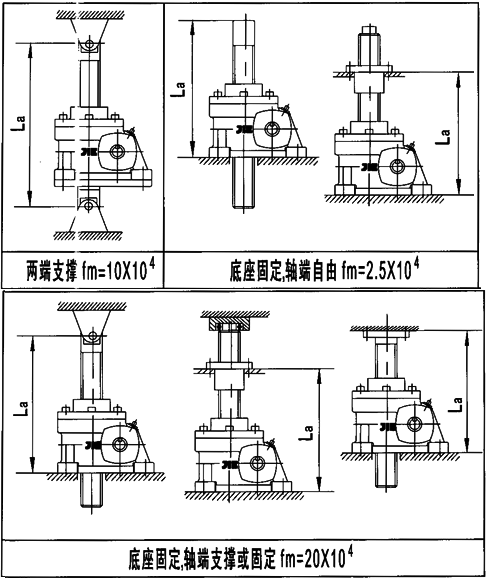

表4 長度系數（fm）

絲桿速度校核

n_c=96×10⁶×fn×d/Lb²

n_s=n₁/i 應確保n_c>n_s

n_c--絲桿許用轉速（r/min） n_s--絲桿回轉轉速（r/min） d--絲桿底徑 i--減速比

n₁--輸入軸回轉轉速（r/min） f_n--支撐系數（詳見附表6） L_b--支撐間距離

輸入功率校核

P=n₁×P₁×W×10^-3/（60×i×η）應確保P<P額

P--所需輸入功率（KW） P₁--絲桿螺距 n₁--輸入軸回轉轉速（r/min）

W--當量載荷（KN） i--減速比 η--綜合效率
