NMRV系列蝸輪蝸桿減速機輸入法蘭規格

發布時間：2016/6/2 15:19:13 來源：海洋傳動

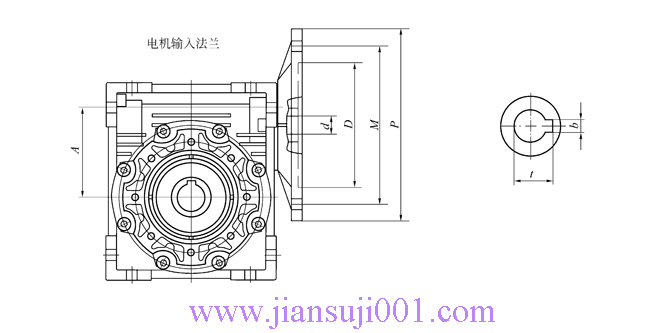

NMRV蝸輪蝸桿減速機輸入法蘭多樣，根據國內外標準電動機法蘭配做，常用法蘭型號主要有以下類型：

中心距 A	電機法蘭尺寸						輸入軸直徑d
	法蘭規格	D	M	P	b	t	傳動比i
	法蘭規格	D	M	P	b	t	7.5	10	15	20	25	30	40	50	60	80	100
25	56B14	50	65	80	3	10.4	9	9	9	9	9	9	9	-	-	-	-
30	63B5 63B14	95 60	115 75	140 90	4	12.8	11	11	11	11	11	11	-	-	-	-	-
30	56B5 56B14	80 50	100 65	120 80	3	10.4	-	-	9	9	9	9	9	9	9	9	-
40	71B5 71B14	110 70	120 85	160 105	5	16.3	14	14	14	14	14	14	-	-	-	-
40	63B5 63B14	95 60	115 75	140 90	4	12.8	-	-	11	11	11	11	11	11	11	11	11
50	80B5 80B14	130 80	165 100	200 120	6	21.6	19	19	19	19	-	-	-	-	-	-	-
	71B5 71B14	110 70	130 85	160 105	5	16.3	-	-	14	14	14	14	14	14	14	14	14
	63B5 63B14	95 60	115 75	140 90	4	12.8	-	-	-	-	-	-	11	11	11	11	11
63	90B5 90B14	130 95	165 115	200 140	8	27.3	24	24	24	24	-	-	-	-	-	-	-
	80B5 80B14	130 80	165 100	200 120	6	21.8	-	19	19	19	19	19	19	19	19	-	-
	71B5 71B14	110 70	130 85	160 105	5	16.3	-	-	-	-	-	14	14	14	14	14	14
75	100B5 100B14	180 110	215 130	250 160	8	31.3	28	28	28	-	-	-	-	-	-	-	-
	90B5 90B14	130 95	165 115	200 140	8	27.3	24	24	24	24	24	24	24	-	-	-	-
	80B5 80B14	130 80	165 100	200 120	6	21.8	-	-	-	-	19	19	19	19	19	19	19
90	100/112B5 100/112B14	180 110	215 130	250 160	8	31.3	28	28	28	28	28	28	-	-	-	-	-
	90B5 90B14	130 95	165 115	200 140	8	27.3	-	-	24	24	24	24	24	24	24	24	-
	80B5 80B14	130 80	165 100	200 120	8	21.8	-	-	-	-	-	-	19	19	19	19	19
110	132B5	230	265	300	10	41.3	38	38	38	-	-	-	-	-	-	-	-
	100/112B5	180	215	250	8	31.3	28	28	28	28	28	28	28	28	-	-	-
	90B5	130	165	200	8	27.3	-	-	-	-	24	24	24	24	24	24	24
130	132B5	230	265	300	10	41.3	38	38	38	38	38	38	-	-	-	-	-
130	100/112B5	180	215	250	8	31.3	-	-	28	28	28	28	28	28	28	28	28
