蝸輪蝸桿傳動中變位蝸桿傳動根據(jù)使用場合的不同，可在下述兩種變位方式中選取一種。

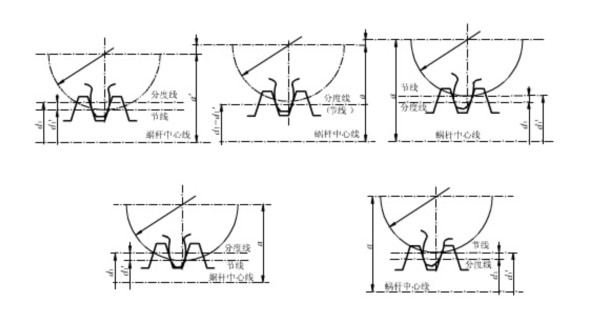

1)變位前后，蝸輪的齒數(shù)不變(z2 "＝z2)，蝸桿傳動的中心距改變(a "≠a)，如圖9-8a、c所示，其中心距的計算式如下：

a "＝a+x2m=(d1+d2+2x2m)/2

2)變位前后，蝸桿傳動的中心距不變(a "＝a)，蝸輪齒數(shù)發(fā)生變化(z2"≠z2)，如圖9-8d、e所示，z2" 計算如下：

因 a"＝a　則 z2" ＝z2-2x2

蝸桿傳動變位：
